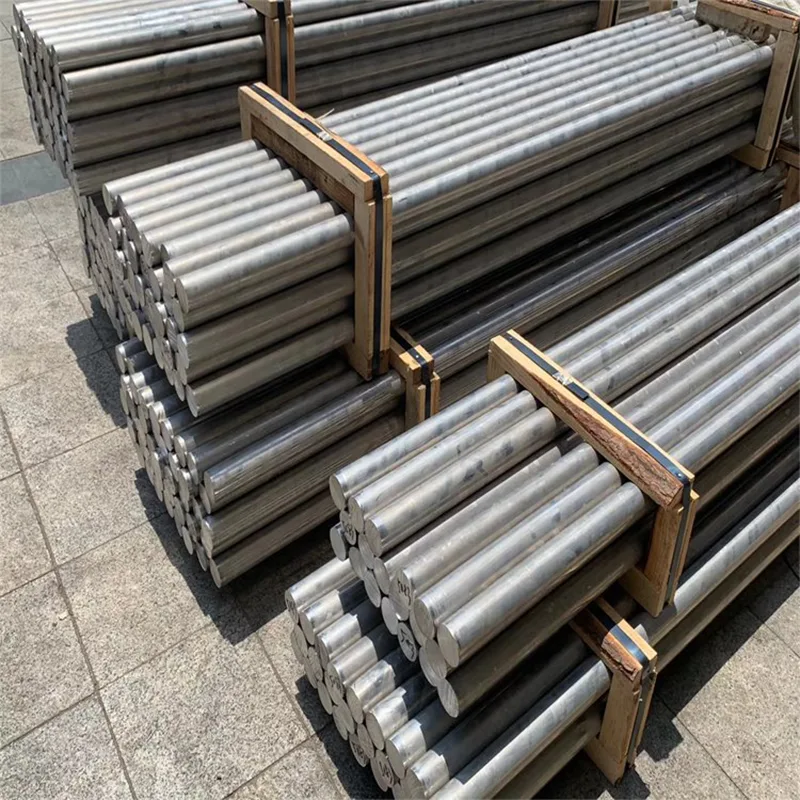

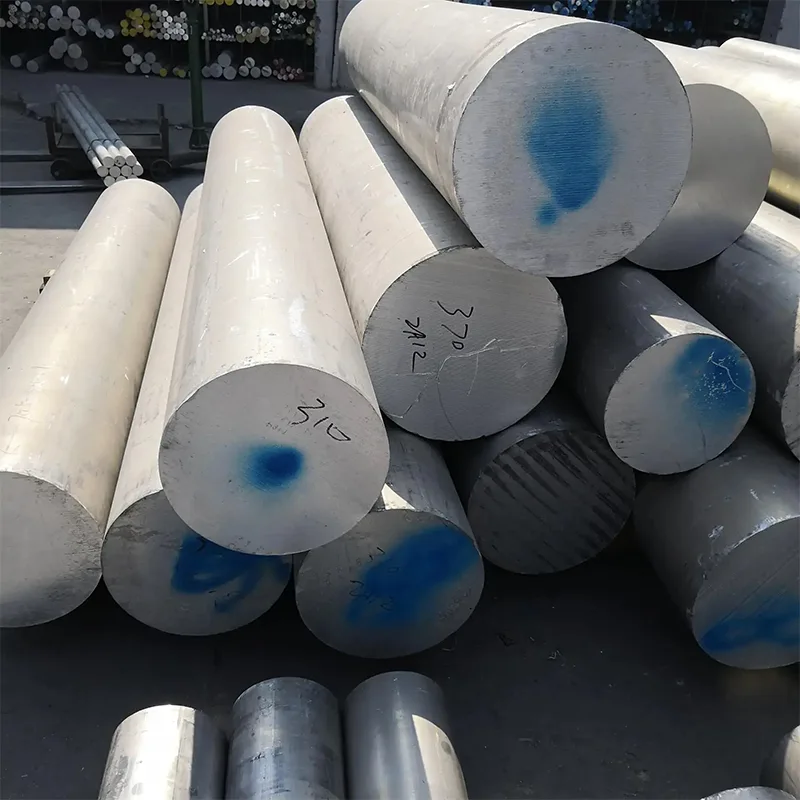

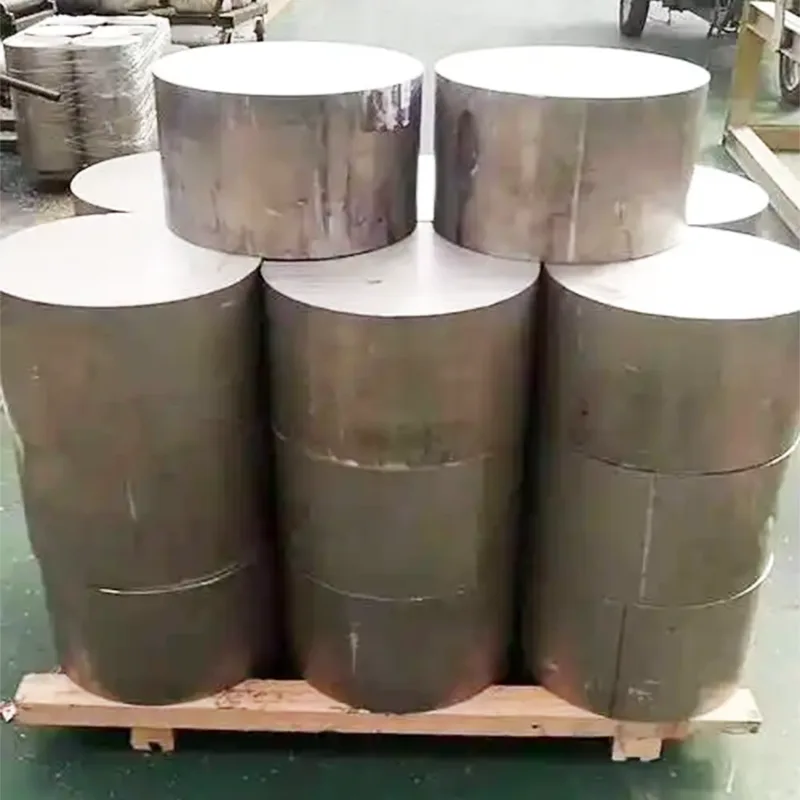

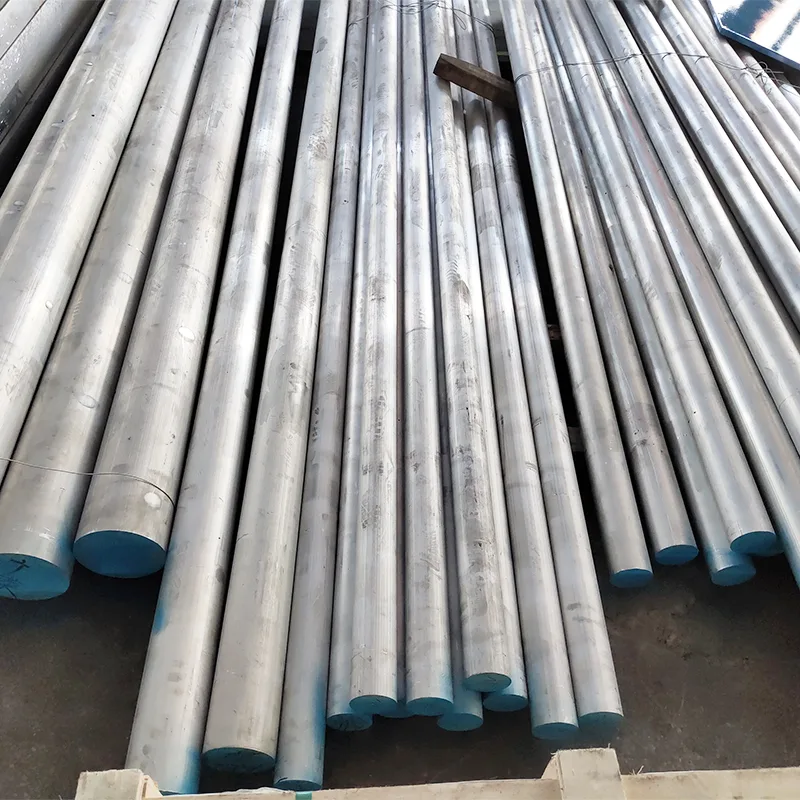

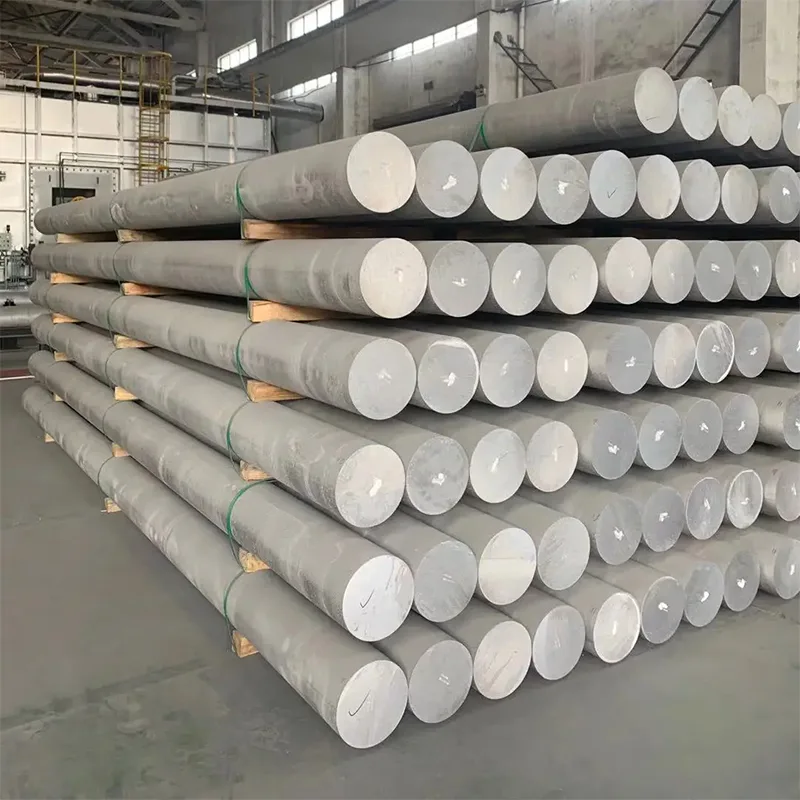

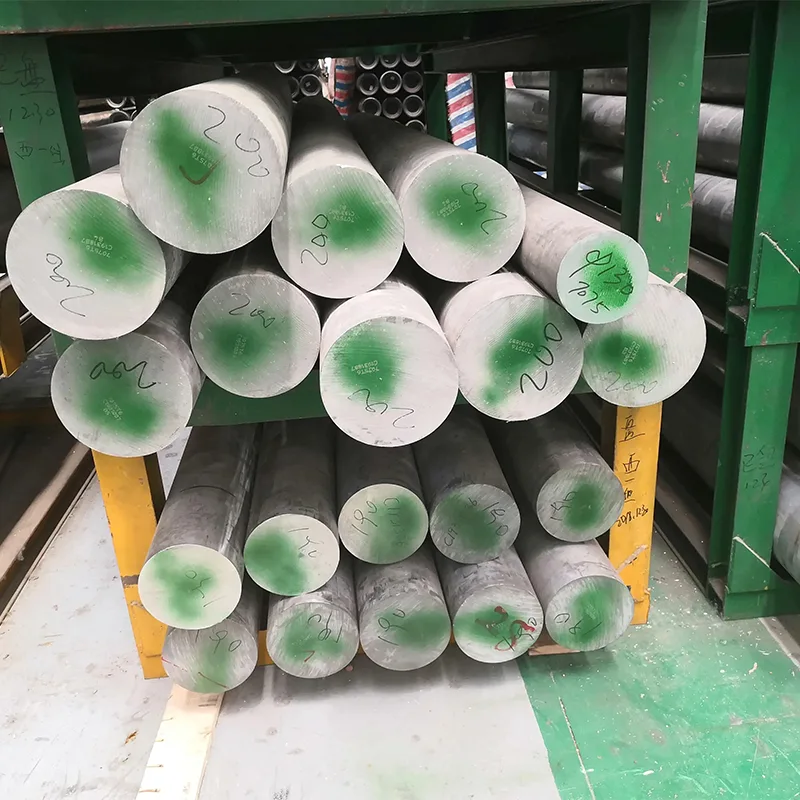

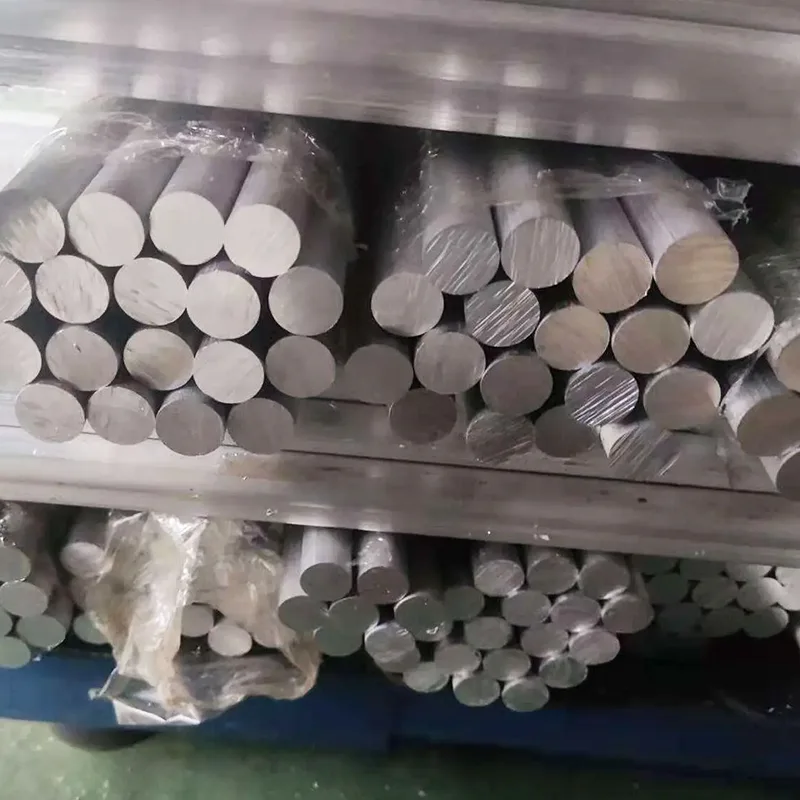

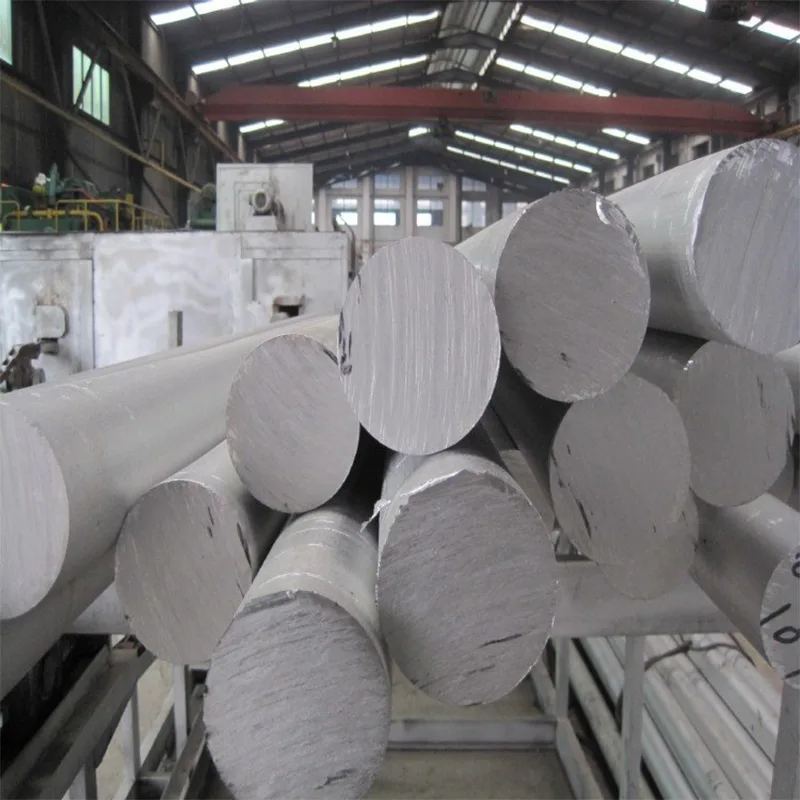

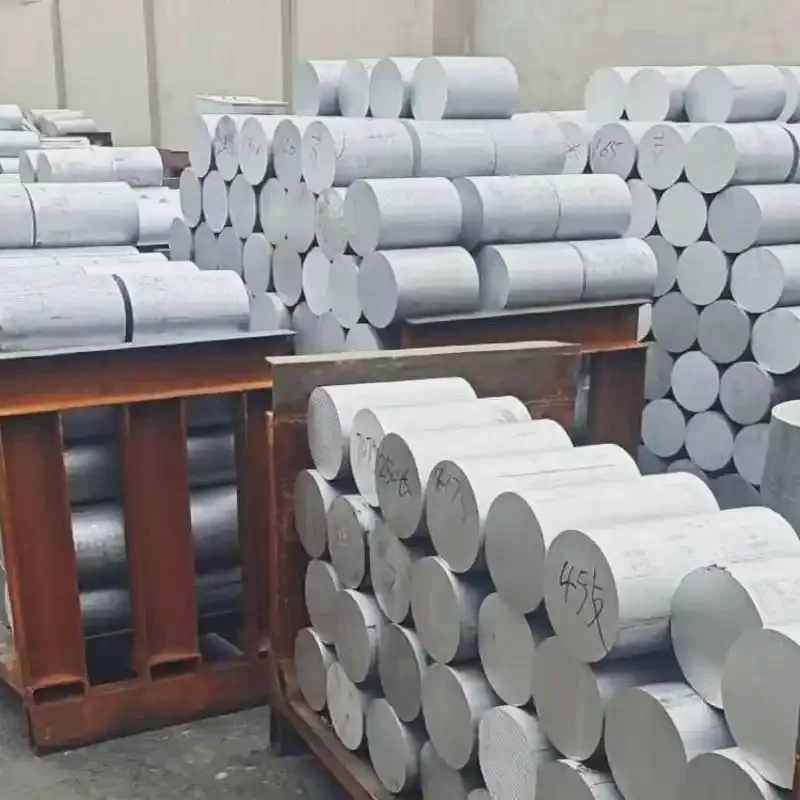

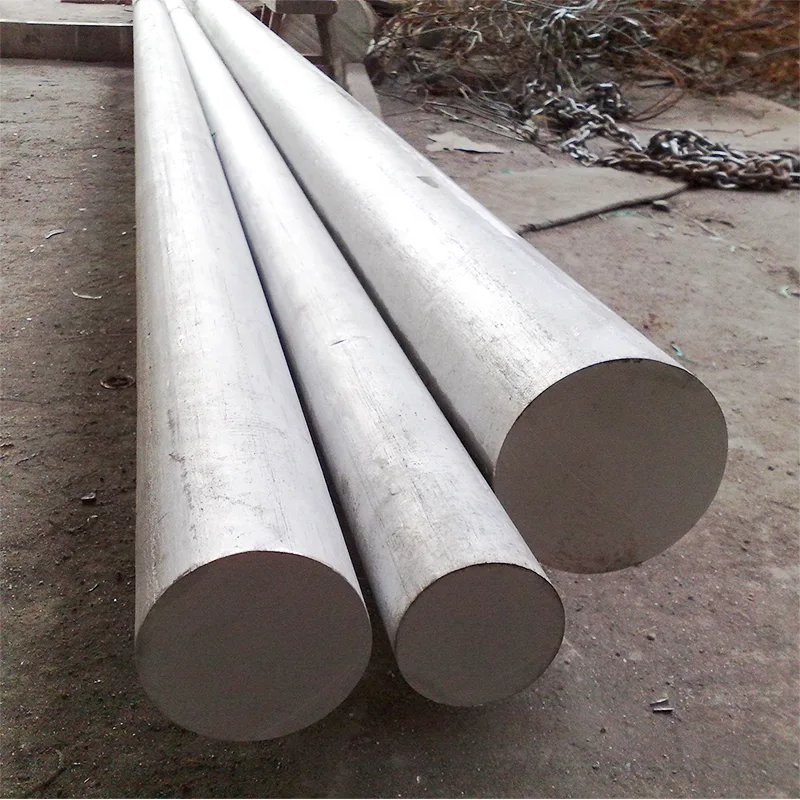

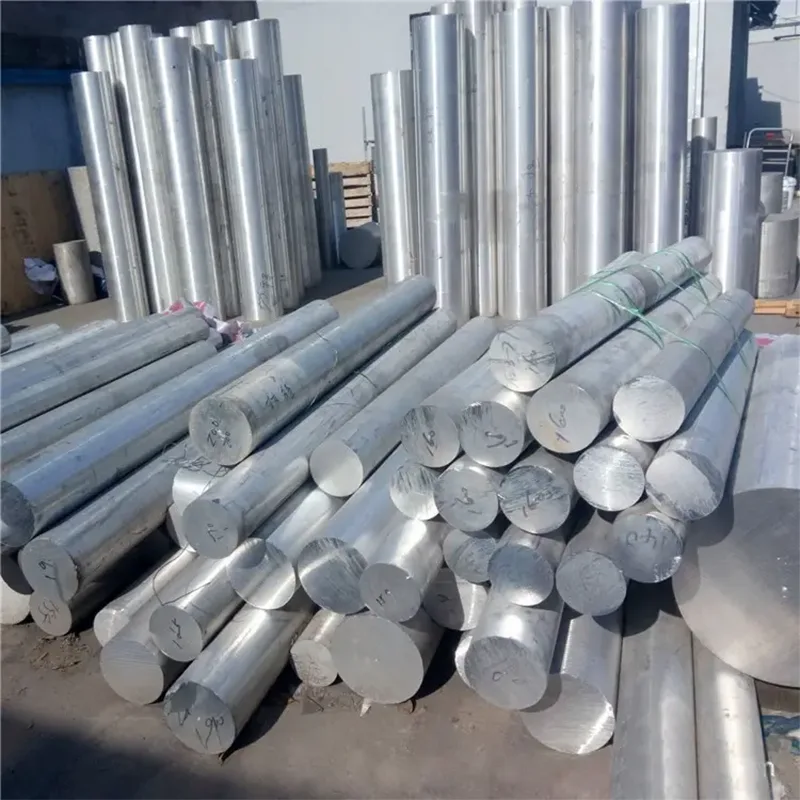

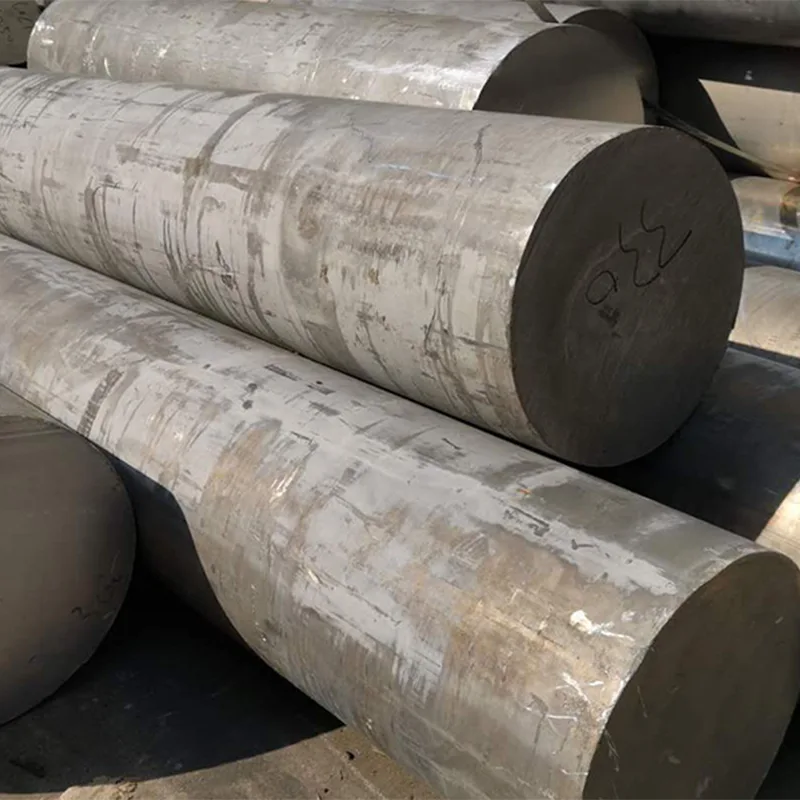

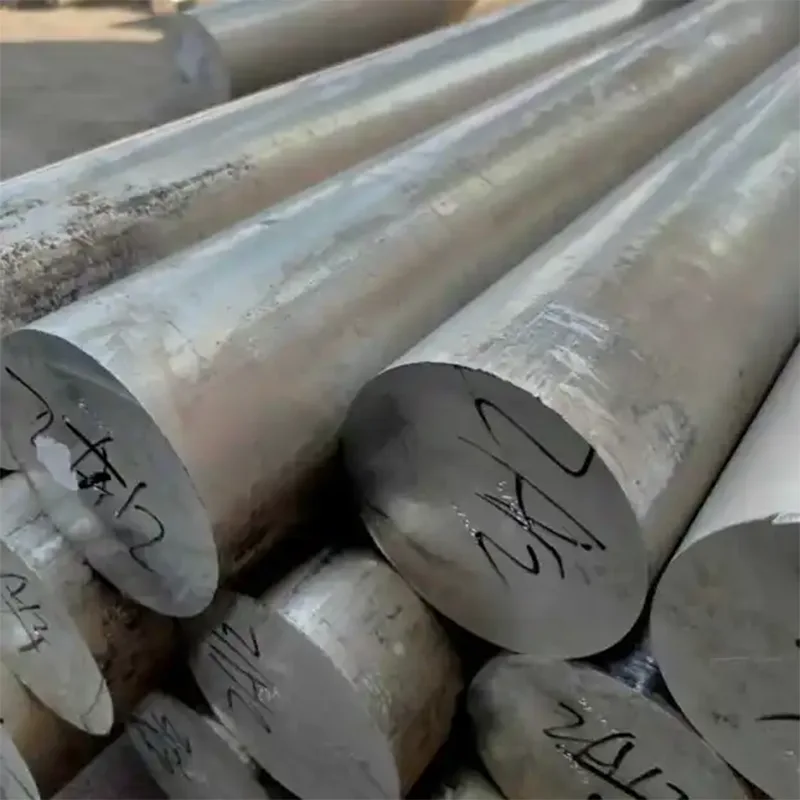

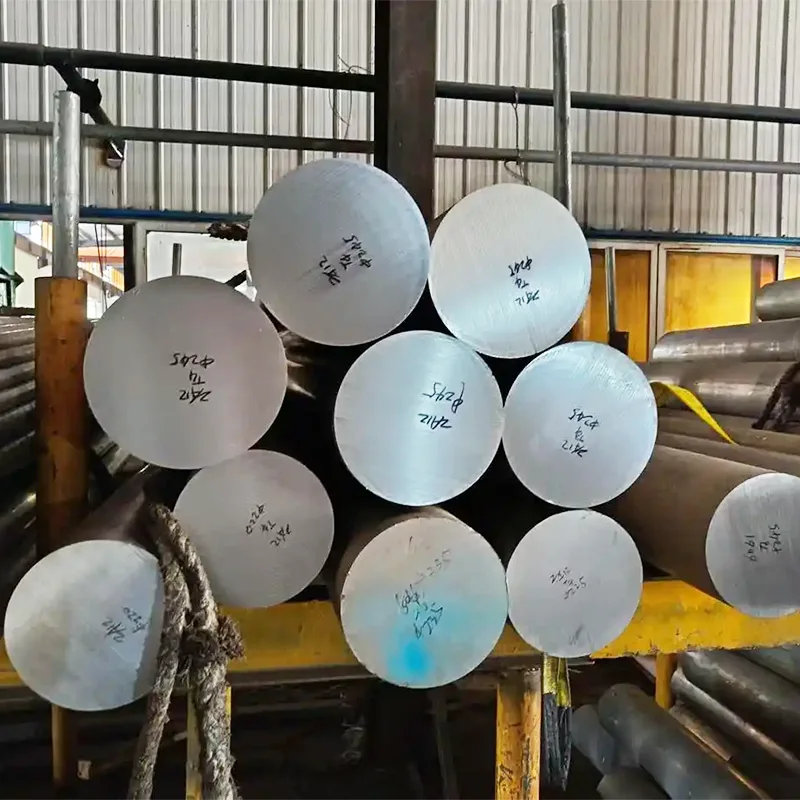

2A12 एल्युमिनियम रड

मेकानिकल गुणहरू (विभिन्न राज्यहरू, कोठाको तापक्रम राष्ट्रिय मानक सन्दर्भ मानहरू) ताप उपचार अवस्थाको आधारमा यस सामग्रीका गुणहरू धेरै भिन्न हुन्छन्, समग्र शक्ति 6061 र 6082 जस्ता 6-श्रृङ्खला मिश्र धातुहरूको भन्दा बढी हुन्छ।

1.O राज्य (एनीलेड सफ्ट स्टेट): तन्य शक्ति 180 ~ 220MPa, उत्कृष्ट प्लास्टिसिटी, झुकाउने, मुद्रांकन, र अन्य गठन प्रक्रियाहरूको लागि उपयुक्त, सबैभन्दा कम शक्ति।

2.T4 (समाधान-उमेर प्राकृतिक रूपमा): तन्य शक्ति ≥410MPa, उपज शक्ति ≥240MPa, सन्तुलित शक्ति र प्लास्टिसिटी, राम्रो थकान प्रतिरोध।

3.T3 (Cold-Worked + Naturally Aged): T4 को नजिक तन्य शक्ति र बल, वैकल्पिक भारहरूको लागि इष्टतम प्रतिरोध र थकान प्रतिरोध।

4.T6 (समाधान-उमेर कृत्रिम): तन्य शक्ति ≥470MPa, उपज शक्ति ≥320MPa, कठोरता ≥135HB, समग्र शक्ति शिखरमा पुग्छ, बलियो कठोरता।

5.T651 (तनाव-मुक्त T6): T6 जस्तै शक्ति, अत्यन्त कम अवशिष्ट तनाव, प्रशोधन पछि सजिलै विकृत हुँदैन, सटीक भागहरूको लागि उपयुक्त।

6. तुलना सन्दर्भ: 2A12-T6 मा 6082-T6 भन्दा उल्लेखनीय रूपमा उच्च शक्ति छ, यसलाई मध्य-देखि-अन्त-अन्त हेवी-ड्युटी एल्युमिनियम सामग्रीहरूको लागि पहिलो छनौट बनाउँदै।

भौतिक गुणहरू:

घनत्व लगभग 2.78g/cm³, वजन केवल 1/3 इस्पात को; मध्यम थर्मल र विद्युत चालकता; पग्लने बिन्दु लगभग 500 ℃, कोठाको तापमानमा राम्रो आयामी स्थिरता।
